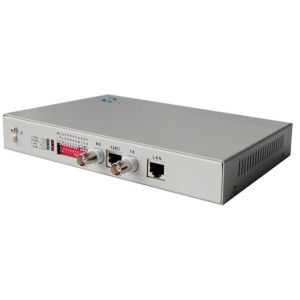

品名：以太网转E1协议转换器

型号：QS-RJ45-E1

随着电信E1接入业务的不断开展,通过E1网络实现以太网的远程高速互联已经十分普遍.而采用传统的路由器实现两地以太网互联,有时甚至仅仅是延长以太网距离,成本较高.因此人们采用一种以太网E1网桥来替代现有的路由设备实现两地以太网互联.

    本协议转换器是一款低成本的以太网互联桥接设备,俗称以太网E1网桥(亦称以太网E1协议转换器).采用FPGA技术设计,其E1接口符合ITU-T的G.703协议,以太网接口符合10Base-T标准,支持10Mbps以太网速率,内置时钟晶振及时钟恢复电路,支持线路恢复时钟,和本地时钟.

特点：
※ E1线路传输以太网数据，实现网桥功能
※支持线路恢复时钟和本地时钟
※ E1(G.703)提供120欧姆（RJ45）和75欧姆（BNC）
※内设以太网MAC地址过滤功能
※具有数据压缩功能
※接口具有1500V电磁隔离保护42mm

通讯指标：

接口标准：符合ITU-T G.703协议,符合10Base-T标准

抖动转移： 符合ITU-T G.735协议

抖动容限 ： 符合ITU-T G.823协议

E1信号(BNC)： IN,OUT

E1信号(RJ-45)：  T+,T-,R+,R-,GND

以太网信号 ： T+,T-,R+,R-,GND

E1口速率：  2.048Mbps

以太网口速率：  10Mbps

以太网工作方式：  全双工/半双工

缓存大小：  256帧数据缓存

数据压缩：  非压缩或Tinygram数据压缩格式

MAC地址过滤 ： 内设10000个MAC地址信息

以太网数据长度：  支持以太网帧为1518字节,不支持VLAN超长数据包

E1口码型：  HDB3

以太网口码型：  曼切斯特编码

E1口传输距离：  2公里

以太网传输距离：  100米

E1口保护：  1500V电磁隔离

以太网口保护：  1500V电磁隔离

E1口形式：  120欧姆(RJ-45)和75欧姆(BNC双同轴)

以太网口形式：  120欧姆(RJ-45)

 环境指标：

 工作温度  -25℃到70℃

存储温度  -40℃到85℃

湿度  相对湿度 5%到95%

 电源指标：

 输入电源  220VAC

功耗  2W
